酒精传感器（MQ-303A）

二氧化锡半导体 · 酒精高灵敏度 · 需预热 · 模拟分压采集

一、理论基础

1.1 器件概述

MQ-303A 是一种二氧化锡半导体型酒精气体传感器，对酒精具有高的灵敏度和快速的响应性，适于便携式酒精探测器和汽车燃火系统等。

半导体气体敏感部分是一个微型珠状小球，内嵌加热丝和金属电极。当有酒精存在时，输出电压变小。

1.2 工作原理

MQ-303A 的工作原理与 MQ-2 类似，基于金属氧化物半导体气敏效应：

• 在清洁空气中，二氧化锡（SnO₂）半导体材料的电导率较低（电阻较高）
• 当环境中存在酒精蒸汽时，酒精分子与半导体表面发生氧化还原反应，导致载流子浓度增加，电导率增大（电阻减小）
• 酒精浓度越高，电阻越小，分压输出电压越小
• 加热丝保持传感器工作温度（约 200~300℃），确保气敏材料正常工作

1.3 关键特性

参数	规格
传感器类型	二氧化锡半导体气体传感器
检测气体	酒精（乙醇）蒸汽
特点	对酒精高灵敏度、快速响应
工作电压	5V DC（加热丝 + 信号电路）
预热时间	≥ 20 秒（建议 2~3 分钟稳定）
输出信号	模拟电压（分压后接 ADC）
采集通道	CC2530 ADC P0.5
响应时间	快速
应用	便携式酒精探测器、汽车燃火系统

1.4 MQ-303A 与 MQ-2 的区别

对比项	MQ-2	MQ-303A
主要检测	液化气、甲烷、烟雾、氢气	酒精（乙醇）
灵敏度	对多种可燃气体敏感	对酒精选择性更好
应用	火灾报警、燃气泄漏	酒驾检测、酒精浓度
输出特性	有气体时电压变小	有酒精时电压变小

1.5 典型应用

• 便携式酒精探测器（酒驾初筛）
• 汽车燃火系统（防止酒后驾车启动）
• 工业酒精泄漏检测
• 实验室酒精浓度监测
• 空气质量监测（挥发性有机物）
• 教学实验（气体传感器原理）

---

二、实验实例：酒精传感器采集

2.1 实验目的

1. 掌握酒精传感器的操作方法
2. 掌握酒精传感器采集程序的编程方法

2.2 实验内容

在 IAR 集成开发环境中编写酒精传感器采集程序，循环采集酒精传感器和固定电阻分压后的电压值，通过串口输出。

2.3 预备知识

1. 了解 C 语言的基本知识
2. 了解 IAR 中编写和调试程序的方法
3. 了解 ADC 采集和气体传感器预热的概念

2.4 实验设备

• 硬件：WSN-V 教学实验箱（带传感器 2 扩展板）、PC 机
• 软件：Windows + IAR EW for 8051、串口调试助手

2.5 接口电路

通过 CC2530 的 AD 口 P0.5，采集酒精传感器和固定电阻分压后的电压值，从而检测是否存在酒精。

电路说明：

• MQ-303A 酒精传感器（5V 供电，含加热丝）
• 气敏电阻与固定负载电阻串联分压
• 分压输出接 P0.5（CC2530 ADC 通道 AIN5）
• 有酒精时，气敏电阻减小 → 分压电压变小 → ADC 采集值变小
• 必须预热 2~3 分钟后读数才准确

2.6 关键函数

void Sensor_PIN_INT(void)：对相应的 I/O 口进行配置。

uint16 ReadAdcValue(uint8 ChannelNum, uint8 DecimationRate, uint8 RefVoltage)：用指定的参考电压、分辨率，读出指定 A/D 端口的数据（P0.5 对应 AIN5 通道）。

2.7 实验步骤

1. 连接好仿真器，及带传感器 2 扩展板的通用调试母板
2. 新建工程 Alcohol，添加相应文件并修改工程设置
3. 创建 Alcohol.c 并加入到工程中
4. 编写 Alcohol 相关函数，循环采集酒精传感器和固定电阻分压后电压值，通过串口发送
5. 编译下载运行，先预热 2~3 分钟，然后用酒精棉片或白酒靠近传感器，通过串口调试助手观察酒精传感器的输出值变化

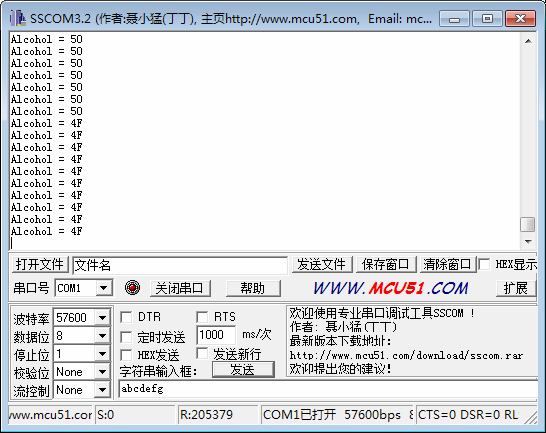

2.8 实验结果

• 清洁空气中，串口输出稳定的基准电压值
• 当有酒精（酒精棉片、白酒）靠近时，串口输出的电压值明显变小
• 酒精移开后，电压值逐渐恢复（恢复时间约 30 秒~1 分钟）

注意

MQ-303A 与 MQ-2 一样属于半导体气体传感器，必须预热后才能准确读数。刚上电时读数会持续漂移，建议预热 2~3 分钟。MQ-303A 对酒精选择性较好，但仍会对其他挥发性有机物（如汽油、丙酮）有一定响应，无法精确测量酒精浓度（mg/L），只能定性判断"是否有酒精"或半定量比较浓度高低。精确酒精浓度测量应选用电化学酒精传感器或红外传感器。

内容来源：《WSN-V 物联网综合教学实验指导书》第 7 章·7.12 酒精传感器采集实验，结合课程教学经验整理。

---
