霍尔传感器（AH3144E）

霍尔效应 · 磁敏传感 · 数字开关输出 · 单磁极检测

一、理论基础

1.1 器件概述

AH3144E 霍尔传感器是由电压调整器、霍尔电压发生器、差分放大器、史密特触发器和集电极开路的输出级组成的磁敏传感电路。其输入为磁感应强度，输出是一个数字电压讯号。它是一种单磁极工作的磁敏电路，适合于矩形或者柱形磁体下工作。

可用于无触点开关、位置控制、转速检测、隔离检测、直流无刷电机、电流传感器、汽车点火器、安全报警装置等领域。

1.2 霍尔效应

霍尔效应是 1879 年由美国物理学家埃德温·霍尔发现的物理现象：

当电流垂直于外磁场通过半导体薄片时，载流子（电子或空穴）会受到洛伦兹力的作用而发生偏转，在薄片的垂直于电流和磁场方向的两个端面之间产生电势差，这个电势差称为霍尔电压。

霍尔电压公式：

V_H = (B × I) / (n × q × d)

其中：B 为磁感应强度，I 为电流，n 为载流子浓度，q 为电子电荷量，d 为薄片厚度。

霍尔电压与磁感应强度成正比，因此可以通过测量霍尔电压来检测磁场强度。

1.3 工作原理

AH3144E 内部集成了完整的信号处理链：

1. 电压调整器：提供稳定的内部工作电压
2. 霍尔电压发生器：霍尔元件检测磁场，产生霍尔电压
3. 差分放大器：放大微弱的霍尔电压
4. 史密特触发器：将放大后的模拟信号整形为数字信号，具有迟滞特性，防止输出抖动
5. 集电极开路输出级：输出数字信号（需外接上拉电阻）

输出特性：

• 当磁场强度超过**工作点（BOP）**时，输出变低（导通）
• 当磁场强度低于**释放点（BRP）**时，输出变高（截止）
• 工作点和释放点之间的差值为迟滞宽度，确保输出稳定，不会在临界点附近抖动

1.4 关键特性

参数	规格
传感器类型	开关型霍尔传感器（数字输出）
内部组成	电压调整器 + 霍尔发生器 + 差分放大器 + 史密特触发器 + 开漏输出
输入	磁感应强度
输出	数字电压信号（集电极开路，需上拉）
工作方式	单磁极（适合矩形/柱形磁体）
供电	VCC5
输出接口	OUT → P1.7（LED 指示 + IO 检测）
上拉电阻	R11（10K）接 VCC3.3
应用	无触点开关、位置控制、转速检测

1.5 霍尔传感器的分类

类型	输出	特点	应用
开关型（AH3144E）	数字（开漏）	有磁场输出低，无磁场输出高	位置检测、转速计数、接近开关
线性型（AH3503）	模拟电压	输出电压与磁场强度成正比	电流检测、位置测量、角度测量
锁存型（AH512）	数字（锁存）	磁场触发后保持状态，需反向磁场复位	无刷电机、转速测量

1.6 典型应用

• 无触点开关（接近开关、门磁开关）
• 位置控制（气缸、阀门位置检测）
• 转速检测（电机、车轮转速计数）
• 隔离检测（电流传感器、电压传感器）
• 直流无刷电机（换相检测）
• 汽车点火器
• 安全报警装置（门窗磁控报警）
• 流量传感器（水流量、气体流量）
• 教学实验（霍尔效应、磁检测原理）

---

二、实验实例：霍尔传感器采集

2.1 实验目的

1. 掌握霍尔传感器的操作方法
2. 掌握霍尔传感器采集程序的编程方法

2.2 实验内容

在 IAR 集成开发环境中编写霍尔传感器采集程序，通过 CC2530 的 IO 口采集霍尔传感器的输出状态，感知是否存在磁场，并通过指示灯指示。

2.3 预备知识

1. 了解 C 语言的基本知识
2. 了解 IAR 中编写和调试程序的方法
3. 了解霍尔效应和 GPIO 输入检测

2.4 实验设备

• 硬件：WSN-V 教学实验箱（带传感器扩展板）、PC 机、磁铁（条形/柱形）
• 软件：Windows + IAR EW for 8051

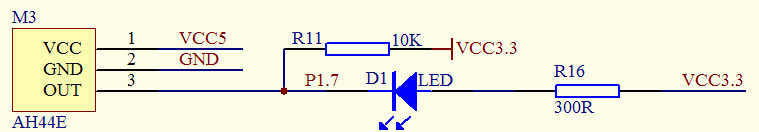

2.5 接口电路

AH3144E 霍尔传感器 VCC5 供电，OUT 输出数字信号，经 R11（10K）上拉到 VCC3.3，同时连接 LED D1（指示）和 CC2530 的 P1.7（IO 输入检测）。R16（300R）为 LED 限流电阻。

电路说明：

• M3（AH44E/AH3144E）为霍尔传感器，VCC5 供电
• OUT 输出集电极开路信号，R11（10K）上拉到 VCC3.3
• OUT 同时连接 LED D1（阳极接 VCC3.3，阴极接 OUT）和 P1.7
• 当有磁场时，霍尔传感器输出低电平 → LED D1 点亮，P1.7 检测到低电平
• 当无磁场时，霍尔传感器输出高电平（上拉）→ LED D1 熄灭，P1.7 检测到高电平

2.6 关键代码

void main(void)
{
    P1DIR &= ~(1<<3);  // P1.3 设为输入（或 P1.7，根据实际电路）

    while(1)
    {
        if (P1_7 == 0) {
            // 检测到磁场 → 霍尔输出低电平
            P0_0 = 0;  // D2 亮
            P2_0 = 0;  // D3 亮
        } else {
            // 无磁场 → 霍尔输出高电平
            P0_0 = 1;  // D2 灭
            P2_0 = 1;  // D3 灭
        }
    }
}

2.7 实验步骤

1. 连接好仿真器及传感器扩展板
2. 新建工程 Hall，添加相应文件并修改工程设置
3. 创建 Hall.c 并加入到工程中
4. 编写霍尔检测函数，循环读取 P1.7 状态，通过 LED 指示是否检测到磁场
5. 编译下载运行，用磁铁靠近或远离霍尔传感器，观察 LED 亮灭变化

2.8 实验现象

• 当有磁场（磁铁靠近）时，霍尔传感器输出低电平，P1.7 为低，通用调试底板上的 D2、D3 发光二极管亮，模块上的 LED D1 也亮
• 当无磁场（磁铁远离）时，霍尔传感器输出高电平，P1.7 为高电平，D2、D3 发光二极管灭，LED D1 也灭
• 磁铁靠近时 LED 亮，远离时 LED 灭，响应迅速

知识点

AH3144E 是开关型霍尔传感器，只能检测"有无磁场"，无法测量磁场强度的大小。如果需要测量磁场强度，应选用线性型霍尔传感器（如 AH3503、SS495A），其输出模拟电压与磁场强度成正比。霍尔传感器具有非接触检测的优势，不会磨损、寿命长、响应快，广泛用于转速检测（在旋转物体上贴磁铁，霍尔传感器计数脉冲）。在水流量传感器（MR168）中，就是利用霍尔元件检测带磁环叶轮的转动来测量流量。使用霍尔传感器时要注意磁极方向：单磁极霍尔传感器通常只对 S 极或 N 极敏感，使用时需确认磁铁的极性朝向传感器的感应面。

内容来源：《WSN-V 物联网综合教学实验指导书》第 7 章·7.17 霍尔传感器采集实验，结合课程教学经验整理。

---
