超声波传感器（DYP-ME007）
超声波测距 · Trig 触发 / Echo 回波 · IO 口脉冲测量
一、理论基础
1.1 传感器概述
DYP-ME007 是一款超声波测距模块，通过在触发端（Trig）发送一个 10μS 以上的高电平脉冲，在回升端（Echo）就可以接收到一个高电平脉冲，通过此高电平脉冲的高电平长度（持续时间），就可以计算出障碍物离超声波传感器的距离。
超声波测距具有非接触、精度较高、成本低等优点，广泛应用于测距、避障、液位测量、智能小车等场景。
1.2 关键特性
| 参数 | 规格 |
|---|---|
| 工作电压 | 5V DC |
| 工作电流 | 15 mA |
| 工作频率 | 40 kHz |
| 测距范围 | 2 cm ~ 400 cm（典型） |
| 测距精度 | ±3 mm |
| 触发信号 | 10μS 以上 TTL 高电平脉冲 |
| 回波信号 | 高电平，宽度 = 声波往返时间 |
| 接口 | Trig（输入）+ Echo（输出） |
| 工作温度 | -10 ~ +70 ℃ |
1.3 工作原理
超声波发射：Trig 端输入一个 10μS 以上的高电平脉冲，模块内部的超声波发射器（换能器）发出 8 个 40kHz 的超声波脉冲。
超声波接收：超声波遇到障碍物后反射回来，被接收器接收，模块将回波信号转换为高电平从 Echo 端输出。
距离计算：Echo 端高电平的持续时间等于超声波从发射到接收的往返时间。根据声速（约 340 m/s，空气中），距离计算公式为：
距离(cm) = 高电平时间(μS) × 声速(cm/μS) / 2
= 时间(μS) × 0.034 / 2
≈ 时间(μS) / 58除以 2 是因为测量的是往返时间，实际距离是单程。
1.4 典型应用
- 智能小车避障
- 机器人测距与导航
- 液位测量（非接触式）
- 自动门人体检测
- 停车场车位检测
- 无人机定高
- 物体接近报警
二、实验实例：DYP-ME007 超声波测距
2.1 实验目的
- 掌握超声波传感器的操作方法
- 掌握超声波传感器采集程序的编程方法
2.2 实验内容
在 IAR 集成开发环境中编写超声波传感器采集程序，通过 CC2530 的 IO 口发送触发脉冲，采集回波高电平宽度，计算障碍物距离并通过串口输出。
2.3 预备知识
- 了解 C 语言的基本知识
- 了解 IAR 中编写和调试程序的方法
- 了解定时器和 IO 口脉冲测量的基本原理
2.4 实验设备
- 硬件：WSN-V 教学实验箱（带传感器 3 扩展板）、PC 机
- 软件：Windows + IAR EW for 8051、串口调试助手

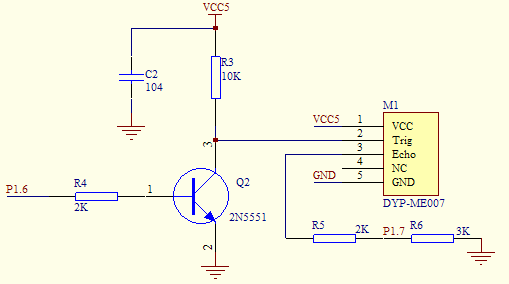

2.5 接口电路
P1.6 用于控制超声波传感器发送一个 10μS 的高电平脉冲（Trig），P1.7 用于采集回声的高电平长度（Echo）。
电路说明：
- M1 为 DYP-ME007 超声波模块（VCC/Trig/Echo/GND 四线）
- Trig 经三极管 Q2（2N5551）驱动电路接 P1.6（CC2530 IO 输出）
- Echo 经 R5（3K）+ R6（3K）分压后接 P1.7（CC2530 IO 输入）
- C2（104）+ R3（10K）为滤波/上拉电路
- VCC5 供电
2.6 关键函数
触发脉冲：
P1_6 = 1; // 拉高 Trig
delay_us(15); // 保持 15μS（>10μS）
P1_6 = 0; // 拉低 Trig回波测量：
while (P1_7 == 0); // 等待 Echo 变高
T1 = timer_value; // 记录起始时间
while (P1_7 == 1); // 等待 Echo 变低
T2 = timer_value; // 记录结束时间
time_us = (T2 - T1); // 高电平宽度(μS)
distance_cm = time_us / 58; // 换算距离2.7 实验步骤
- 连接好仿真器，及带传感器 3 扩展板的通用调试母板
- 新建工程 ultrasonic，添加相应文件并修改工程设置
- 创建 ultrasonic.c 并加入到工程中
- 编写 ultrasonic 相关函数：P1.6 发送 10μS 触发脉冲，P1.7 采集回波高电平宽度，计算障碍物距离，通过串口发送
- 编译下载运行，将手或书本等障碍物放在超声波传感器前方，改变距离，通过串口调试助手观察距离的变化

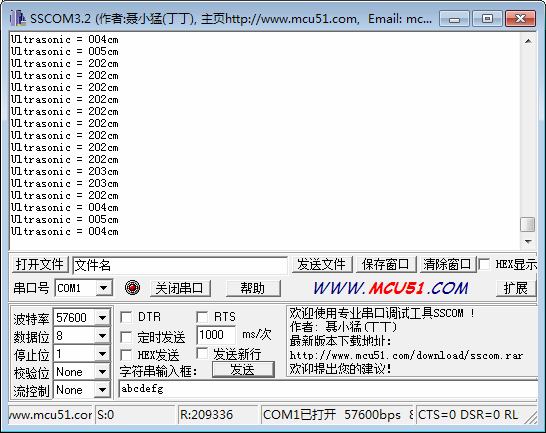

2.8 实验结果
- 障碍物距离变化时，串口输出的距离值实时更新
- 距离越近，Echo 高电平宽度越短；距离越远，高电平宽度越长
- 测量范围约 2cm ~ 400cm，超出范围或无反射时读数异常
知识点
超声波测距的精度受声速影响，声速与环境温度有关：v = 331.4 + 0.6 × T(℃)（m/s）。在 25℃ 时声速约 346 m/s，因此更精确的距离公式为 distance = time × (331.4 + 0.6T) / 2。此外，超声波测距存在盲区（通常 < 2cm），因为发射时的余振会影响接收；对于柔软、吸声或倾角过大的表面，反射信号弱，可能测量失败。
内容来源：《WSN-V 物联网综合教学实验指导书》第 7 章·7.14 超声波传感器采集实验，结合课程教学经验整理。
