1.1 Z-Stack 3.0.1 文件组织
本节导读
上一节说过：C:\Texas Instruments\Z-Stack 3.0.1 里有两个核心目录——Components（核心代码）和 Projects（应用例程）。本节把整个安装目录从头到尾逛一遍，弄清楚每个文件夹是干什么的。逛完之后，你再打开 Z-Stack 源码，就"认识路"了。
协议栈简介
Z-Stack 3.0 是 TI（德州仪器）针对 ZigBee 3.0 协议开发的技术方案，也叫 TI ZigBee 3.0 协议栈。
通俗地说：Z-Stack 3.0 就是 TI 根据 ZigBee 3.0 协议规范编写的程序（库）。开发者可以方便地调用 Z-Stack 3.0 中的各个 API，来进行基于 ZigBee 协议的数据通信——不需要自己去实现复杂的底层协议。
安装方法见《第一部分·准备》章节；安装完成后，默认路径是
C:\Texas Instruments\Z-Stack 3.0.1。
安装目录总览
默认安装完成后，在电脑 C 盘可以找到对应文件夹：

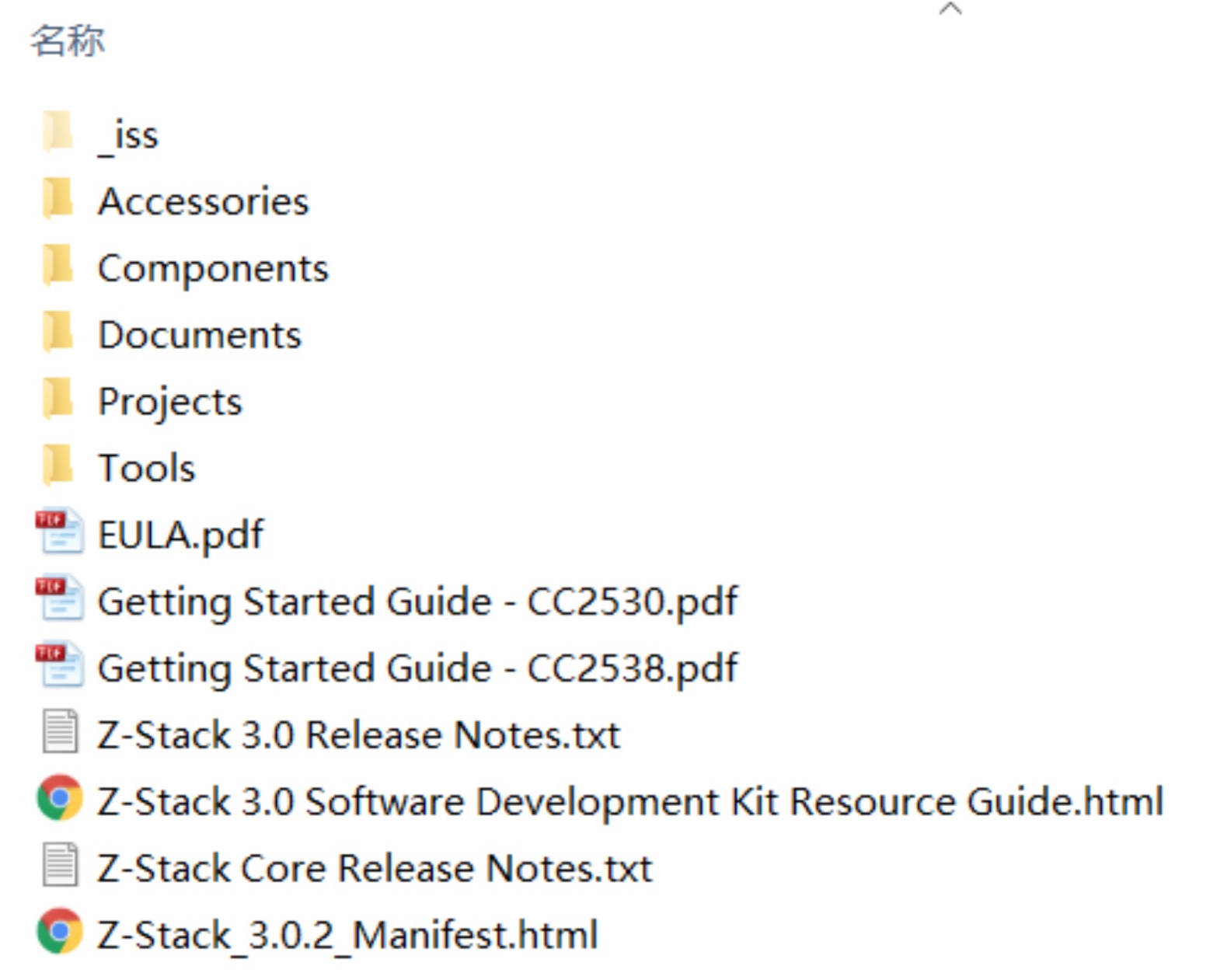

打开 Z-Stack 3.0.1 文件夹，可以看到：
顶层文件/文件夹清单：
| 目录/文件 | 作用 |
|---|---|
_iss | 隐藏文件夹，存放用于卸载 Z-Stack 3.0 的相关文件 |
Accessories | 辅助工具目录 |
Components | ⭐ 核心源代码与链接库 |
Documents | 开发文档 |
Projects | ⭐ 应用例程工程与源码 |
Tools | 开发调试相关工具 |
| 各类 PDF / TXT / HTML | 版权、版本说明、开始向导、资源清单等 |
下面逐个进入关键目录。
Accessories 目录：辅助工具

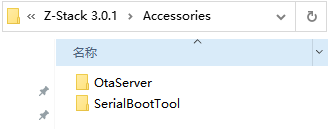

进入 Accessories 目录：
- OtaServer：存放 OTA（Over The Air，空中升级）测试工具；
- SerialBootTool：存放串口升级测试工具。
Components 目录：核心源代码 ⭐

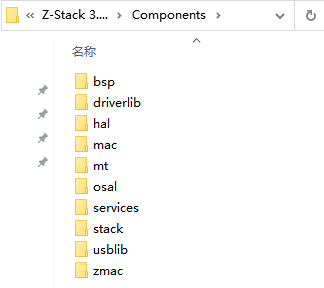

进入 Components 目录：
这是整个协议栈的核心，目录中的文件夹描述如下：
| 文件夹 | 作用 | 通俗理解 |
|---|---|---|
bsp | 板级支持包，适配 TI 官方开发板的硬件资源 | 开发板的"身份证信息" |
driverlib | 驱动程序链接库（未开源部分） | 厂家封好、只给用的黑盒驱动 |
hal | ⭐ 硬件抽象层，存放各种驱动程序 | 驱动 LED/按键/串口等外设的"开关面板" |
mac | 媒体介质访问控制，实现物理层通信及 IEEE 802.15.4 协议 | 快递员+信封 |
mt | 监视层，监视协议栈各层运行状态 | 协议栈的"监控摄像头" |
osal | ⭐ 操作系统抽象层，Z-Stack 3.0 的"操作系统" | 排班经理 |
services | 一些公共的、常用的功能 | 公共工具箱 |
stack | ZigBee 协议的实现（NWK 层等） | 城市邮局 |
usblib | USB 链接库（芯片支持 USB 时用，如 CC2538） | USB 专属工具 |
zmac | 属于 mac 层的内容 | 快递员的分支 |
后面讲源码时，你会反复进出
hal（第 4~6 章）和osal（第 2~3 章）这两个文件夹。
Documents 目录：开发文档

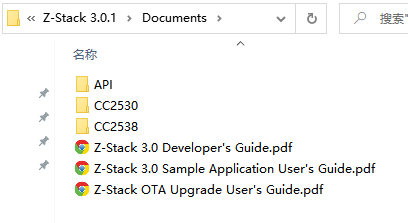

进入 Documents 目录：
API：Z-Stack 3.0 相关 API 的说明文档；CC2530/CC2538：适用于对应型号 MCU 的文档；Z-Stack 3.0 Developer's Guide.pdf：Z-Stack 3.0 开发指导（写代码前推荐翻一翻）；Z-Stack 3.0 Sample Application User's Guide.pdf：应用例程指导；Z-Stack OTA Upgrade User's Guide.pdf：OTA 空中升级说明。
Projects 目录：应用例程 ⭐
进入 Projects 目录：
tools：与 ZigBee 例程应用相关的工具；zstack：存放 ZigBee 相关例程（重点）。

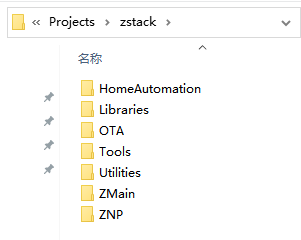

进入 zstack 文件夹：
| 文件夹 | 作用 |
|---|---|
HomeAutomation | ⭐ 面向家庭自动化领域的相关例程 |
Libraries | 链接库文件（TI 不开放的源代码编译为库） |
OTA | OTA 空中升级例程 |
Tools | 工程配置文件 |
Utilities | 公共文件夹 |
ZMain | 主函数及系统硬件启动源码 |
ZNP | ZNP（ZigBee And Processor）例程 |

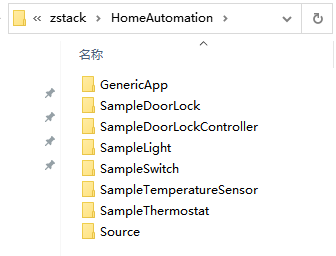

进入 HomeAutomation 文件夹：
| 例程 | 用途 | 通俗理解 |
|---|---|---|
GenericApp | 通用应用场景例程 | 万能模板 |
SampleDoorLock | ZigBee 3.0 门锁例程 | 智能门锁 |
SampleDoorLockController | 门锁控制器例程 | 开锁的钥匙端 |
SampleLight | ZigBee 3.0 灯例程 | 智能灯 |
SampleSwitch | ZigBee 3.0 插座/开关例程 | 智能开关（本书主讲例程） |
SampleTemperatureSensor | 温湿度传感器例程 | 温湿度计 |
SampleThermostat | 温度控制器例程 | 恒温器 |
Source | 存放公共代码 | 公共零件仓库 |
后续章节我们主要基于 SampleSwitch（智能开关）例程讲源码——它麻雀虽小，五脏俱全。
其他文件
Tools：开发调试相关的工具；EULA.pdf：版权声明文件；Getting Started Guide - CC2530.pdf/- CC2538.pdf：对应型号的开始向导；Z-Stack 3.0 Release Notes.txt：版本发布描述；Z-Stack 3.0 Software Development Kit Resource Guide.html：开发资源向导；Z-Stack Core Release Notes.txt：核心发布描述；Z-Stack_3.0.1_Manifest.html：关键信息描述清单；_iss：卸载相关隐藏文件夹。
小结
逛完整个目录，记住这 3 条"路标"就够了：
- 写代码 →
Projects\zstack\HomeAutomation\SampleSwitch（例程工程）； - 改驱动 →
Components\hal（硬件抽象层）； - 看系统 →
Components\osal（操作系统抽象层）。
一句话总结：Z-Stack 的安装目录 = Accessories（工具）+ Components（核心代码）+ Documents（文档）+ Projects（例程）。其中 Components\hal、Components\osal、Projects\zstack\HomeAutomation 是你接下来最常光顾的三个地方。
内容来源：紫甲 IoT《ZigBee 3.0 开发指南》第三部分·1.1 节，经本站整理优化以便于理解；原站链接
