第1章：Z-Stack 3.0 架构详解
本章导读
下周我们要一起"读源码"——读的不是随便一段代码，而是 TI（德州仪器）官方发布的 Z-Stack 3.0 协议栈源码。读源码之前，先把三件事搞清楚：Z-Stack 到底是什么？它和 ZigBee 协议是什么关系？它的源码长什么样、放在哪里？
本章就是这份"读码地图"：先建立整体认识，再带你逐目录逛一遍源码仓库，最后落到你手头的 GEC2530 开发板上。
一、Z-Stack 3.0 是什么
Z-Stack 3.0 是 TI 公司根据 ZigBee 3.0 协议规范编写的一套程序库（协议栈）。
一句话类比：ZigBee 协议 = 交通规则（红灯停、绿灯行、怎么组网、怎么传数据），Z-Stack 3.0 = TI 帮你修好的路（把规则全部实现成可直接调用的 C 代码库）。
开发者不需要从零去实现复杂的组网、路由、安全机制，只要：
- 调用 Z-Stack 提供的 API（比如
ApsdeDataRequest()发数据）； - 注册自己的应用任务（比如"按键按下就发一条命令"）；
- 剩下的组网、寻址、路由、重传……全部交给协议栈。
为什么叫"3.0"？
ZigBee 协议规范发展出过多个版本，TI 的协议栈也随之一代代升级：
| 协议栈版本 | 对应规范 | 特点 |
|---|---|---|
| Z-Stack 2.x | ZigBee 2007 / PRO | 早期版本，广泛用于智能家居单品 |
| Z-Stack 3.0 | ZigBee 3.0 | 统一了 HA/ZA/ZLL 等 Profile，加入更安全的入网机制（BDB）、更丰富的应用例程 |
ZigBee 3.0 最大的变化是：以前智能灯、门锁、温控器各有各的"方言"（Profile），互不兼容；3.0 把它们统一成一套标准，设备之间真正"讲同一种语言"。
二、源码的"分层骨架"
Z-Stack 的源码不是一堆文件乱放，而是严格按协议分层组织的。这套分层你在《ZigBee 协议栈分层》实验教室（labs/zigbee-stack-tutorial）里已经亲手点过一遍：
┌─────────────────────────────────────────────┐
│ 应用层 App（SampleSwitch、SampleLight…） │ ← 你写业务代码的地方
├─────────────────────────────────────────────┤
│ APS 层（端点、簇、Profile） │
├─────────────────────────────────────────────┤
│ NWK 层（组网、短地址、路由） │ ← Z-Stack 核心
├─────────────────────────────────────────────┤
│ MAC 层（IEEE 802.15.4） │
├─────────────────────────────────────────────┤
│ PHY 层（2.4GHz 射频） │ ← CC2530 硬件实现
└─────────────────────────────────────────────┘Z-Stack 的工作就是把这套分层"跑起来"：上层应用往下一层层封装帧头发出去（发送），底层收上来再一层层剥开交给应用（接收）。
提示：如果你还没玩过站内的「ZigBee 实验教室 · 协议栈分层」交互页，强烈建议先花 5 分钟点一遍"发送一次"，再看源码会轻松很多。
三、源码地图：安装后你会在电脑上看到什么

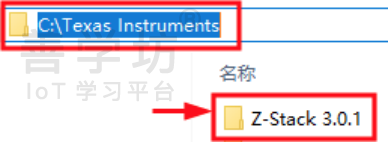

Z-Stack 3.0.1 安装完成后，默认位于电脑 C 盘的 C:\Texas Instruments\Z-Stack 3.0.1 目录：
打开它，核心目录与文件如下：
| 目录/文件 | 作用 |
|---|---|
| Accessories | 辅助工具：OtaServer（空中升级测试）、SerialBootTool（串口升级） |
| Components | ⭐ Z-Stack 核心源代码与链接库（后面重点逛） |
| Documents | 开发文档：API 说明、Developer's Guide、Sample Application 指南 |
| Projects | ⭐ ZigBee 应用例程工程（SampleSwitch 等都在这里） |
| Tools | 开发调试工具 |
| 各类 PDF/TXT/HTML | 版本说明、开始向导、资源清单 |
其中 Components（核心代码）和 Projects（应用例程）是两个最关键的部分，第 2 章会分别详细讲解。
硬件视角：协议栈跑在哪块芯片上
你手头的 GEC2530 开发板上，ZIGBEE_CORE 核心模块搭载的是 CC2530 芯片（TI 的 ZigBee 专用 SoC，内部集成 8051 内核 + 2.4GHz 射频）。CC2530 的 8051 内核负责运行 Z-Stack 源码，射频前端实现 PHY 层，正是上面分层图里"PHY 层 ← CC2530 硬件实现"的那一格。
换句话说：源码是"灵魂"，CC2530 是"身体"。后面第 4~6 章讲 HAL（硬件抽象层）时，你会看到协议栈是如何通过 HAL 驱动 CC2530 的 GPIO、串口等外设的——那些外设引脚，我们都会对照 GEC2530 底板的原理图来讲。
四、小结
| 问题 | 答案 |
|---|---|
| Z-Stack 3.0 是什么？ | TI 根据 ZigBee 3.0 规范实现的协议栈程序库 |
| 开发者要做什么？ | 调用 API + 注册自己的应用任务 |
| 源码按什么组织？ | 严格按协议分层（App→APS→NWK→MAC→PHY） |
| 源码装在哪里？ | C:\Texas Instruments\Z-Stack 3.0.1 |
| 核心在哪两个目录？ | Components（核心代码）+ Projects（应用例程） |
| 跑在什么硬件上？ | CC2530（GEC2530 开发板核心模块） |
一句话总结：Z-Stack 3.0 = TI 按 ZigBee 3.0 规则写好的"路网"，你的应用是路上跑的车，CC2530 是承载一切的"地基"。接下来两节，我们把"路网"和"车"分别逛一遍。
内容来源：紫甲 IoT《ZigBee 3.0 开发指南》第三部分·第1章，经本站整理优化以便于理解；原站链接
