5.1 按键实验

本节导读

LED 会亮了，但只会"自己动"太没意思——让按键来指挥 LED！

本实验目标（与原站一致）：按下按键 → LED 闪烁。学会按键的使用套路后，你就能让开发板"听懂"人手了。

一、先搞清一件事：按键编号到底是多少？

很多同学在这里栽跟头——宏名 HAL_KEY_SW_x 和开发板上的按键不是"想当然"对应，它由工程里的 hal_key.c 映射决定。

Z-Stack 3.0 默认的按键宏（hal_key.h）

#define HAL_KEY_SW_1  0x01   // Joystick up（五向键·上）
#define HAL_KEY_SW_2  0x02   // Joystick right（五向键·右）
#define HAL_KEY_SW_5  0x04   // Joystick center（五向键·中）
#define HAL_KEY_SW_4  0x08   // Joystick left（五向键·左）
#define HAL_KEY_SW_3  0x10   // Joystick down（五向键·下）
#define HAL_KEY_SW_6  0x20   // Button S1（独立按键 S1）
#define HAL_KEY_SW_7  0x40   // Button S2（独立按键 S2）

重点：SW_1~SW_5 是五向键（用得少），SW_6 和 SW_7 才是独立按键！所以别拿 HAL_KEY_SW_1 当独立按键用——它默认是五向键"上"。

引脚对接配置（hal_board_cfg.h）

HAL 用 PUSH1/PUSH2 把"独立按键"接到具体引脚：

/* S1 按键 = P0_1（原站配套板与 GEC2530 底板一致） */
#define PUSH1_BV    BV(1)
#define PUSH1_SBIT  P0_1

// 按键按下时的电平极性（按下为低电平 → ACTIVE_LOW）
#define PUSH1_POLARITY ACTIVE_LOW

对照 GEC2530 底板原理图（Sheet 8）：P0_1 上接的独立按键是 S4。所以在本站：S4（P0_1）= Z-Stack 默认的 S1 键 = HAL_KEY_SW_6——本章实验就用它，与原站一致。

⚠️ 想用板上其他独立按键（如 S3/P1_3、S5/P1_2）？先查你工程的 hal_key.c，看它把哪个引脚映射到哪个 HAL_KEY_SW_x，再把代码里的宏换成实际的宏。不要猜。

二、三步用法：登记 → 写回调 → 处理

第 1 步：应用层登记"我要收按键消息"

按键受 OSAL 调度，用之前必须在应用层注册。在 zclSampleSw_Init() 里（SampleSwitch 默认已有一行）：

void zclSampleSw_Init(byte task_id) {
    // ……原有初始化代码……

    RegisterForKeys(zclSampleSw_TaskID);   // 注册：按键消息发给我
}

为什么必须 RegisterForKeys()？

一句话：按键消息需要一个"收件地址"，RegisterForKeys() 就是提前把地址登记给系统。不登记，按键事件就"无处可投"。

① 按键消息不是直接发给你的

按键按下 → HAL 检测（HalKeyPoll）→ 系统回调 OnBoard_KeyCallback（打包消息）
→ osal_msg_send(发给谁?) → 应用层收到 KEY_CHANGE

HAL 层不认识应用层（分层设计），它把按键事件交给中间人 OnBoard；而 OnBoard 打包好消息后，必须知道投递地址才能发出去。

② RegisterForKeys() 干的就是"登记地址"（OnBoard.c 源码）

static uint8 RegisteredTaskID = NO_TASK;   // ★ 全局只有一个"收件人"变量

uint8 RegisterForKeys(uint8 task_id) {
    if (RegisteredTaskID == NO_TASK) {     // 只允许登记一次
        RegisteredTaskID = task_id;        // 把你的任务 ID 记为收件人
        return TRUE;
    }
    return FALSE;
}

按键发生时：

void OnBoard_KeyCallback(uint8 keys, uint8 shift) {
    // ……打包 KEY_CHANGE 消息……
    if (RegisteredTaskID != NO_TASK) {          // 有登记过收件人吗？
        osal_msg_send(RegisteredTaskID, msg);   // 有 → 投递
    }
    // 没有登记 → 消息直接丢弃！
}

③ 不用的后果：RegisteredTaskID 保持 NO_TASK，消息被直接丢弃 → 应用层永远收不到 KEY_CHANGE → 按键"按了没反应"。

④ 为什么定时器事件不用登记，按键就要？

事件类型	谁产生	地址从哪来
定时器事件	你自己调 osal_start_timerEx(task_id, ...)	调用时你亲手填了地址，不用登记
按键事件	HAL 层检测（按键瞬间你不在场）	必须提前登记，让系统记住你的地址

⑤ 为什么只允许一个任务登记？ 协议栈里 ZDO、ZCL、应用层都是任务，都收会重复处理。所以设计成单接收者——SampleSwitch 里应用层 zclSampleSw_Init() 最后初始化，抢先登记成功。

生活类比：物业（OnBoard）收到按键快递（KEY_CHANGE 消息），但只有一个收件箱（RegisteredTaskID）。你提前登记"我的信箱号"（RegisterForKeys），快递才会投给你；不登记，快递员不知道给谁，快递就被退回去了。

第 2 步：写应用回调函数（★你只写这个）

static void zclSampleSw_HandleKeys(byte shift, byte keys) {
    if (keys & HAL_KEY_SW_6) {                     // 按下了独立按键 S1（S4/P0_1）？
        // 点亮并闪烁 LED1（原站实验：按键 → 闪烁 LED）
        HalLedSet(HAL_LED_1, HAL_LED_MODE_ON);
        HalLedBlink(HAL_LED_1, 10, 50, 400);       // 闪 10 次：亮 200ms 灭 200ms
    }
}

回调签名必须是两个参数 (byte shift, byte keys)——shift 是修饰键（一般不用），keys 是按位打包的按键状态，用 keys & HAL_KEY_SW_x 判断哪个键。

生活类比：回调就是你留给前台的电话号码——按键事件发生，HAL 反过来打电话（调用）给你。你只写"接到电话后怎么办"。

第 3 步：事件处理函数收消息（框架已写好，看懂即可）

注册后按键被按下，会产生应用层系统事件 KEY_CHANGE。SampleSwitch 的事件处理函数里已有收信代码：

uint16 zclSampleSw_event_loop(uint8 task_id, uint16 events) {
    if (events & SYS_EVENT_MSG) {
        uint8 *msg_ptr;
        while ((msg_ptr = osal_msg_receive(zclSampleSw_TaskID)) != NULL) {
            if (*msg_ptr == KEY_CHANGE) {          // 是按键变化消息？
                // 消息第 2 个字节带着 keys，交给你的回调
                zclSampleSw_HandleKeys(0, *(uint8 *)(msg_ptr + 1));
            }
            osal_msg_deallocate(msg_ptr);            // 用完释放（内存铁律）
        }
        return (events ^ SYS_EVENT_MSG);
    }
    return 0;
}

不同版本写法略有差异（有的用 switch (MSGpkt->hdr.event) { case KEY_CHANGE: ... }），本质相同：消息头是 KEY_CHANGE → 取出按键状态 → 调回调。

三、启用按键的宏定义（别漏！）

按键驱动默认已启用（HAL_KEY=TRUE 在 hal_board_cfg.h 中）。若你的工程没启用，在 IAR 的 Options → C/C++ Compiler → Preprocessor → Defined symbols 中添加：

HAL_KEY=TRUE

可选：想用中断方式检测按键（按下立刻响应、更省电），再加一行：

ISR_KEYINTERRUPT

不加 ISR_KEYINTERRUPT 就是轮询方式（HAL 每 100ms 查一次）。两种方式的区别和原理，见 5.2 选修。

四、完整实验流程

1. 打开工程：SampleSwitch；
2. 确认登记：zclSampleSw_Init() 里有 RegisterForKeys(zclSampleSw_TaskID);；
3. 写回调：实现 zclSampleSw_HandleKeys（见上文第 2 步，判断 HAL_KEY_SW_6）；
4. 确认宏：HAL_KEY=TRUE 已定义（必要时加 ISR_KEYINTERRUPT）；

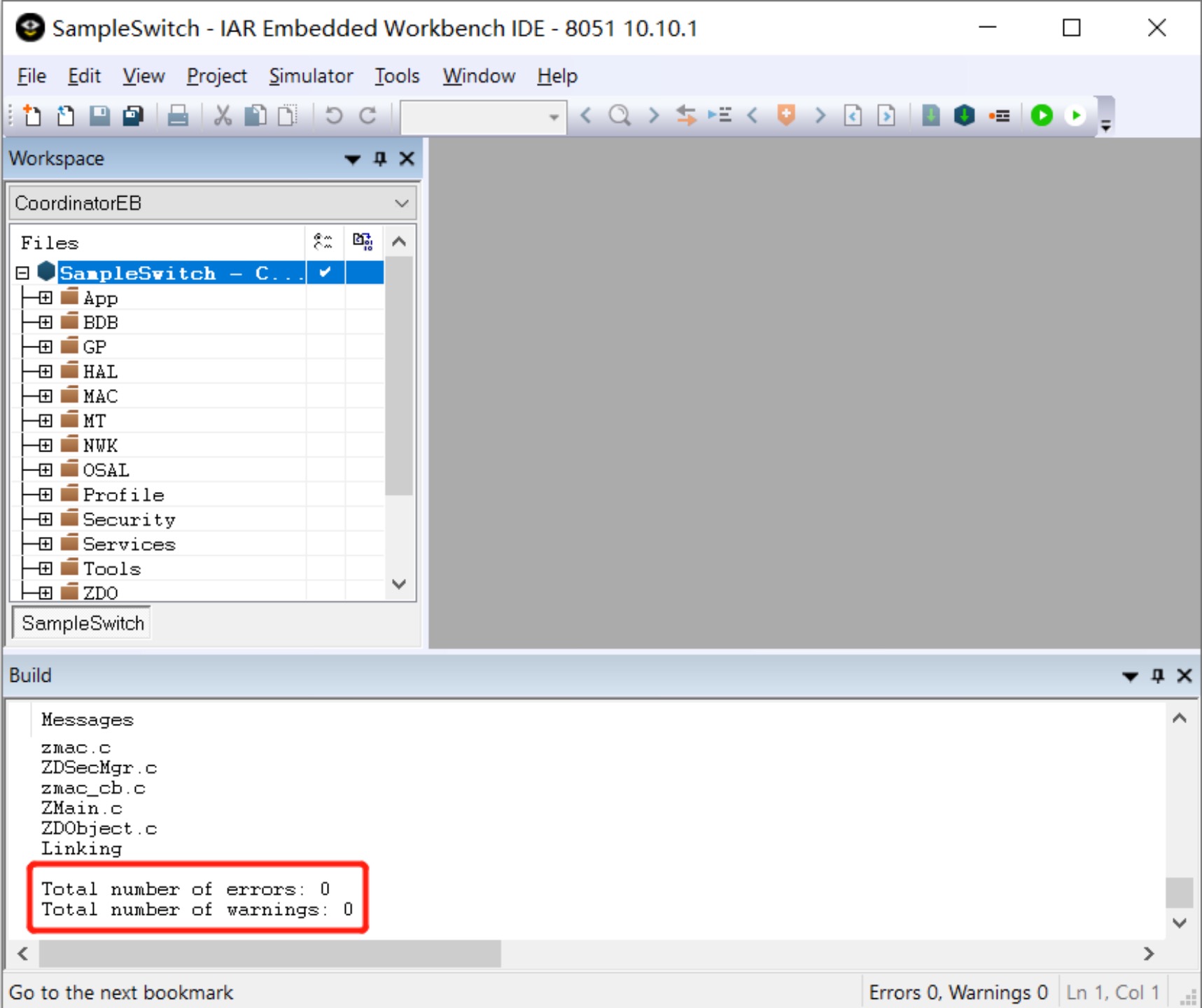

5. 编译：右键工程 → Rebuild All，确认 0 Error(s)；
6. 下载运行：Download and Debug → Go；
7. 测试：按下 S4（P0_1），LED1 点亮并闪烁 10 次。

五、变式挑战（课后）

挑战	提示
按一下亮、再按一下灭	回调里用 HalLedSet(HAL_LED_1, HAL_LED_MODE_TOGGLE)
按键让红/绿/蓝三色 LED 分别闪烁（原站版）	if(keys & HAL_KEY_SW_6) 里分别调 HalLedBlink(HAL_LED_1, 10, 50, 400) / HAL_LED_2, 1000 / HAL_LED_3, 2000
用板上其他按键（S3/S5）	先查工程 hal_key.c 的引脚映射，换对应 HAL_KEY_SW_x
长按 1 秒才响应	配合定时器事件计时（3.3 套路）
想搞懂按键"为什么这么工作"	见 5.2 选修：HAL 按键框架详解

小结

步骤	做什么	代码
登记	告诉系统"按键消息发给我"	RegisterForKeys(zclSampleSw_TaskID)
写回调	判断按了哪个键、干什么	if (keys & HAL_KEY_SW_6) HalLedBlink(...)
开宏	启用按键驱动（可选中断）	HAL_KEY=TRUE（ISR_KEYINTERRUPT）

一句话总结：按键实验 = "登记（RegisterForKeys）→ 写回调（判断 HAL_KEY_SW_x）→ 开宏（HAL_KEY=TRUE）"，框架负责把"按键变化"打包成 KEY_CHANGE 消息送上门，你只写"收到后怎么办"。注意按键编号以工程 hal_key.c 映射为准，别把五向键宏当独立键用！

---
