4.4 LED 实验

本节导读

API 学完了，动手！这一节我们把 LED 用起来：三个实验，由浅入深——

1. 点亮 LED1（最简，验证 API 通路）
2. LED1 闪烁（体验事件驱动的 Blink）
3. 多灯组合（编号按位组合的实际应用）

原站本节内容已失效，本站按 GEC2530 开发板（对照底板原理图）与 SampleSwitch 工程重写。

实验前：接线与配置

不用接线！ GEC2530 开发板的 4 个 LED 已经焊在底板上（对照原理图 Sheet 8）：

LED	引脚	点亮方式
LED1	P1_0	低电平点亮（330Ω 限流）
LED2	P1_1	低电平点亮
LED3	P1_4	低电平点亮
LED4	P0_1	低电平点亮

配置确认：SampleSwitch 工程默认已经定义了 HAL_LED=TRUE（在 hal_board_cfg.h 中），所以 LED 驱动会被初始化——直接能用。

生活类比：灯已装好、电已接通（HAL_LED=TRUE），你只需要学会"按开关"（调 API）。

实验一：点亮 LED1

在应用层初始化函数 zclSampleSw_Init() 末尾添加：

void zclSampleSw_Init(byte task_id) {
    // ……原有初始化代码……

    // 点亮 LED1
    HalLedSet(HAL_LED_1, HAL_LED_MODE_ON);
}

编译下载运行：LED1 常亮。

代码解析：HalLedSet(HAL_LED_1, HAL_LED_MODE_ON) = "告诉 HAL：让 LED1 处于点亮状态"。底层会把 P1_0 拉低（低电平点亮），你不用管引脚电平——这就是 HAL 封装的意义。

实验二：LED1 闪烁（亮 0.5s 灭 0.5s）

把上一句换成：

void zclSampleSw_Init(byte task_id) {
    // ……原有初始化代码……

    // LED1 闪烁 10 次：周期 1000ms、亮 50%
    HalLedBlink(HAL_LED_1, 10, 50, 1000);
}

编译下载运行：LED1 以 1 秒为周期闪烁 10 次（亮 500ms → 灭 500ms），闪完停住。

参数	值	含义
numBlinks	10	闪 10 次
percent	50	每个周期亮 50%（500ms）
period	1000	周期 1000ms（1 秒）

想让它一直闪下去？ 一个"偷懒"的小技巧——numBlinks 填 255 附近的数（例如 0xFF），或者直接在事件处理函数里用 3.3 节学过的"处理完再触发自己"套路，让闪烁状态持续更新。

想一想：为什么 HalLedBlink 不卡住 CPU？因为闪烁是 HAL 任务的 HAL_LED_BLINK_EVENT 事件驱动的（4.2 讲过）——HAL 每到一个时间点更新一次 LED 状态，其他任务照常运行。这就是"事件驱动"的价值。

实验三：多灯组合（跑马灯预热）

LED 编号是按位编码的，可以组合。让 LED1 和 LED2 同时闪烁，然后全部点亮：

void zclSampleSw_Init(byte task_id) {
    // ……原有初始化代码……

    // LED1 和 LED2 一起闪 5 次
    HalLedBlink(HAL_LED_1 | HAL_LED_2, 5, 50, 500);

    // 1 秒后全部点亮（示意，可配合定时器事件实现）
    HalLedSet(HAL_LED_1 | HAL_LED_2 | HAL_LED_3 | HAL_LED_4, HAL_LED_MODE_ON);
}

拆解 HAL_LED_1 | HAL_LED_2：0x01 | 0x02 = 0x03，传给 API 后，API 按位判断——"0x03 里有 0x01 和 0x02，所以 LED1、LED2 都要操作"。组合的秘诀就是按位或 |。

编译下载三步走

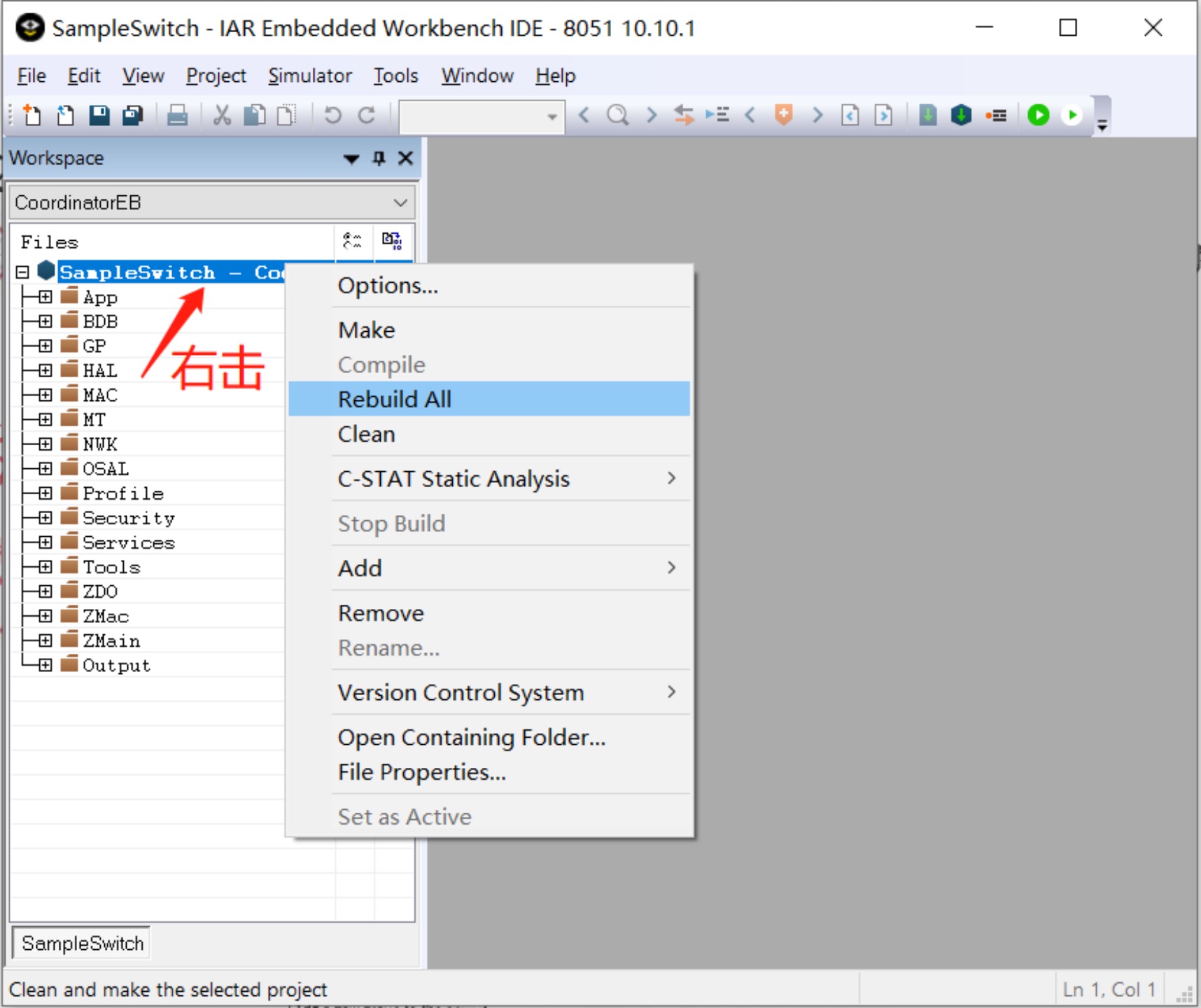

1. 编译：在 IAR 中右键工程名 → Rebuild All，确认输出 0 Error(s)；

2. 下载仿真：连接仿真器，单击 Download and Debug（Ctrl+D）下载并进入仿真；
3. 运行：单击 Go（F5）运行，观察 LED 效果。

变式挑战（课后）

挑战	提示
让 LED1 快闪、LED2 慢闪	调 period：一个 200ms、一个 1000ms
让 4 个 LED 依次点亮	HalLedSet + 定时器事件（3.3 节的套路）
按一下按键切换 LED 状态	见第 5 章按键实验

小结

实验	代码	效果
点亮	HalLedSet(HAL_LED_1, HAL_LED_MODE_ON)	LED1 常亮
闪烁	HalLedBlink(HAL_LED_1, 10, 50, 1000)	1s 周期闪 10 次
组合	`HAL_LED_1	HAL_LED_2`

一句话总结：LED 实验 = 三个 API 走天下（Set 点亮 / Blink 闪烁 / 按位组合多灯），配合"Rebuild All → Download and Debug → Go"三连，LED 就乖乖听你指挥了。下一步，让它听按键的指挥！

---

内容来源：紫甲 IoT《ZigBee 3.0 开发指南》第三部分·4.4 节（原站已失效），本站按 GEC2530 开发板与教学实践重写；原站链接
